Référence interne:
NFT316
Nom de l'unité de mesure:
Unité(s)

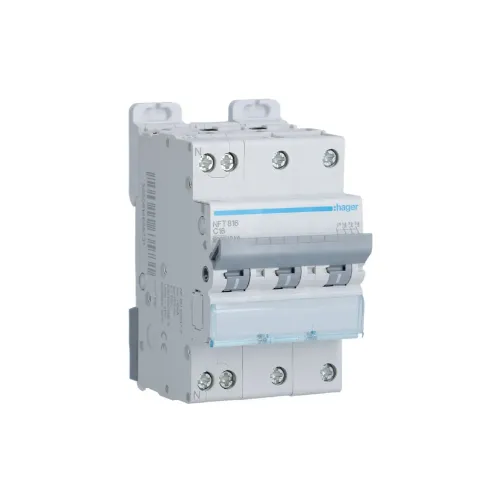

Disjoncteur 3P 6-10kA courbe C - 16A 3 modules
Les Atouts de l'article:
Cette gamme permet d'associer des produits 1P+N, 3P et 3P+N sous une même barre de pontage. Le voyant de déclenchement magnéto thermique est une aide à la maintenance précieuse.
Nombre de pôles (total) : 3
Nombre de pôles protégés : 3
Calibre/courant nominal assigné (In) : 16 A
Caractéristique de déclenchement (type/courbe) : C
Pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) : 6 kA
Pôle neutre sectionné simultanément : Non
Profondeur d'encastrement : 70 mm
Tension assignée (Ue) : 415 V
Tension d'isolement assignée (Ui) : 500 V
Tension assignée de tenue aux chocs (Uimp) :4 kV
Pouvoir de coupure assigné selon EN 60898 à 230 V (Icn) : 6 kA
Type de tension : AC
Pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu) : 10 kA
Pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu) : 10 kA
Fréquence : 50...60 Hz
Classe de limitation d'énergie (I²t) : 3
Montage encastré : Oui
Catégorie de surtension : 3
Degré de pollution : 3
Produits auxiliaires associables : Oui
Largeur en nombre de modules : 3
Indice de protection (IP) : IP20
Température ambiante en fonctionnement : -25...60 °C
Section de raccordement câble souple : 0.75...10 mm²
Section de raccordement câble rigide : 0.75...16 mm²
Anti déflagration : Non
Puissance dissipée : 7.7 W
